汇四方磁力联轴器涡流发热：退磁温度临界点与应对策略
发布时间：2025-08-20 15:48:45 来源：汇四方
磁力联轴器依靠永磁体实现非接触式扭矩传递，其核心优势在于无泄漏和免维护。然而，运行中产生的涡流发热是其主要挑战之一，过高的温度会导致永磁体不可逆退磁，严重影响性能和寿命。那么，涡流发热达到多少度会导致退磁？答案并非单一数值，核心取决于永磁体材料的耐温特性。
永磁体材料：决定退磁温度的关键
钕铁硼 (NdFeB)：
优势： 磁能积最高，扭矩密度大，是高性能联轴器的首选。
劣势： 高温耐受性最差。 标准件磁力耦合器的钕铁硼通常按 ≤80-100°C设计。定制钕铁硼工作温度上限可提升至150-180°C。
退磁风险：一旦磁体温度接近或超过其最高工作温度（尤其>150°C后风险剧增），钕铁硼会快速、严重地丧失磁性。涡流发热是导致其超温退磁的因素之一。因此，在选型时请准确告知汇四方，你使用的工况温度是多少。
钐钴 (SmCo)：
优势： 卓越的耐高温稳定性。
工作温度： 通常在250~350°C范围。定制设计的磁性联轴器常以 ≤ 300°C为安全上限。
退磁风险： 在高温下磁性衰减缓慢且可逆性较好。只要涡流发热控制在其工作温度范围内（特别是<300°C），退磁风险远低于钕铁硼。是高温工况可靠性应用的理想选择。
结论：涡流发热导致退磁的温度阈值完全取决于磁体材料。钕铁硼敏感（>150°C风险高），钐钴耐高温（<300°C风险低）。
涡流发热的根源与解决方案
涡流发热的本质是变化的磁场在导体中感应出电流（涡流）并产生焦耳热。在径向型磁力联轴器中（结构通常为：内转子 + 隔离套 + 外转子），静态金属隔离套（常用SUS304/316L）是涡流产生的主要部位。原因如下：
磁场切割： 当内、外转子相对旋转时，其磁力线不断扫过静态的金属隔离套。
电磁感应： 变化的磁场在隔离罩内感应出环形涡流（电流）。
发热： 导体（隔离套）的电阻导致涡流电能转化为热能（Q = I²Rt）。
温升传递： 隔离套产生的热量通过热传导和辐射加热邻近的永磁体。
关键规律：涡流损耗功率与转速的平方成正比 (P ∝ n²)。因此，转速越高，涡流发热越剧烈。
一、优化隔离套设计：
使用非金属隔离套：陶瓷或复合材料（如PEEK+碳纤维）电阻近乎无穷大，几乎消除涡流，但需考虑强度、成本和密封性。
设计薄壁：在满足强度和密封前提下，尽量减薄隔离套厚度（涡流损耗∝厚度²）。
强制散热 (必备措施，尤其高温高速工况)：
应用场景： 真空环境（缺乏对流散热介质）、高转速（>1000 rpm）、高功率密度或使用钕铁硼磁体时，主动散热至关重要。

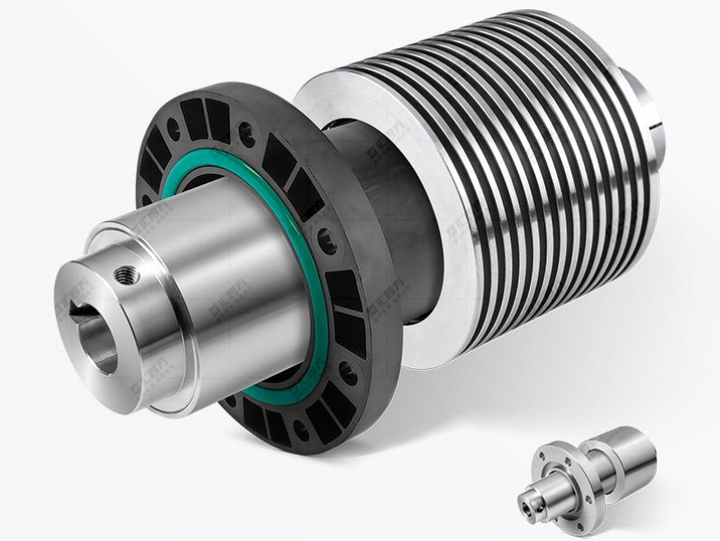

风冷： 在联轴器外部（尤其隔离套区域）加装风扇或利用设备自带风道。
水冷： 在隔离套或邻近腔体设计冷却水套/盘管，散热效率最高。是解决高发热工况（如高速真空设备）的最有效手段。
二、避免超载异步运行：
当负载扭矩长期超过联轴器额定扭矩时，转子间会发生滑差（丢步）。此时磁场相对隔离套的切割速度更快（等于转速差），涡流发热会急剧增加。
设计对策： 确保选型扭矩裕度充足；在可能出现过载的应用中，必须配套完善的冷却系统（风冷/水冷）和温度监控装置（如热电偶），实时监测磁体或隔离套温度，超温报警并触发保护，是防止高温退磁、延长寿命的关键。
材料升级：对于预期工作温度>150°C 的应用，优先选用钐钴磁体，从根本上提高退磁裕度。
磁力联轴器涡流发热导致的退磁温度没有统一值，使用工况需严格控制在设计温度以下。
解决核心在于：选用高电阻/非金属隔离套、实施强制散热（风冷/水冷）、保证同步运行避免过载滑差，并在高温工况选用钐钴磁体。尤其在高速、真空或严苛温控场合，主动冷却与温度监控是保障可靠性和寿命的必备设计。
汇四方型号：HSF06、HSF07、HSF10、HSF11。
