磁力联轴器作为高效传动领域的革新技术，凭借非接触传动实现零泄漏与免维护，正被越来越多的高端装备所采用。然而，运行过程中产生的涡流发热是其面临的主要技术挑战，高温易引发永磁体退磁，直接影响设备寿命与可靠性。涡流发热达到多少度会引发退磁？关键在于所使用的永磁体材料类型。

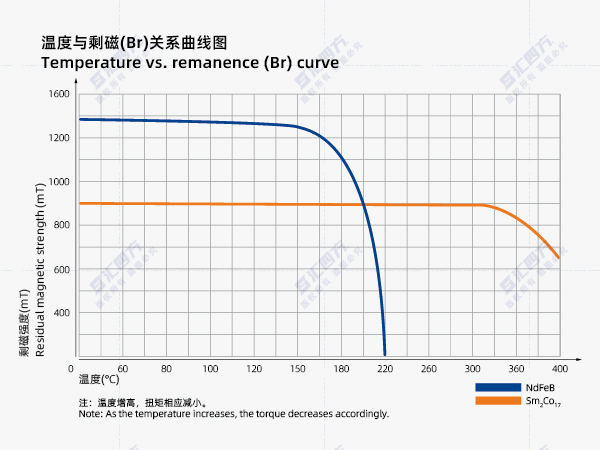

永磁体材料是决定退磁温度的核心因素。目前主流应用的包括钕铁硼（NdFeB）和钐钴（SmCo）两类。钕铁硼磁能积高、扭矩密度大，常用于高性能场景，例如汇四方磁力耦合器在中低速设备中的标准型号，但其耐温性较差，常规设计温度一般不高于80~100°C。特殊定制型号如汇四方永磁联轴器所采用的高耐温钕铁硼，也仅可提升至150~180°C。一旦磁体温度持续超过该阈值，尤其是在150°C以上，将出现快速且不可逆的磁性能衰减。

相比之下，钐钴材料具备卓越的高温耐受性，工作温度范围通常可达250~350°C，在定制型汇四方磁力耦合器中常用于高温工况，安全运行温度一般控制在300°C以内。只要实际运行温度不超过该限值，其退磁风险显著低于钕铁硼材料。

那么涡流发热是如何产生的？在如汇四方永磁联轴器常见的径向结构中，静态金属隔离罩（如SUS316L）处于高速转动的内外转子磁场中，因电磁感应形成涡流并发热。其发热功率与转速平方成正比，转速越高，温升越显著。这部分热量通过热传导逐渐影响永磁体，一旦超过其耐受极限，将引发性能失效。

为有效抑制涡流发热、规避退磁风险，需从设计、散热与选材三方面综合施策：

一、优化结构以抑制涡流。包括采用高电阻材料如：陶瓷或复合非金属的PEEK碳纤隔离罩，或尽可能减薄金属罩厚度，从源头上限制涡流的产生。

二、实施强制散热管理。尤其在高速、真空或功率密度大的场合，需额外配置散热手段。风冷可用于一般过热防护；对于如真空旋转台、半导体传动等高热工况，汇四方磁力耦合器可选配水冷结构，通过在隔离罩周边设置冷却流道实现高效控温。

三、杜绝超载异步运行。负载超出联轴器传扭能力将导致滑差，磁场切割速度剧增，涡流发热急剧上升。正确选型、预留扭矩余量，并加装温度监测与保护系统，可有效防范意外超温。

四、理性选材。在预期工作温度高于150°C或冷却条件有限的情况下，推荐选用以钐钴为磁材的汇四方永磁联轴器，其高耐温特性可显著提升系统鲁棒性。

综上，磁力联轴器的退磁风险并非由某一固定温度界定，而是强烈依赖于磁体材料的选取与实际工况的匹配。通过综合应用非金属隔离罩、强制冷却、过载保护及高温磁材，才能最大限度发挥如汇四方磁力耦合器等产品的性能优势，满足高端装备对传动系统高可靠与长寿命的严格要求。
